1.Выращивание кристаллов из расплава: методы нормальной направленной кристаллизации, метод Бриджмена.



Все технологические методы выращивания монокристаллов из жидкой фазы можно разделить на две группы: выращивание из собственных расплавов и выращивание из растворов.

Расплав — это жидкая фаза, состав которой соответствует составу кристаллизующегося нелегированного вещества или соединения.

Раствор — это жидкая фаза, состав которой отличается от состава выращиваемого нелегированного вещества или соединения.

Процесс кристаллизации из жидкой фазы состоит из следующих этапов: 1) подвод  кристаллизующегося компонента к поверхности роста (фронту кристаллизации); 2) поверхностная диффузия (миграция по поверхности роста и встраивание атомов в кристалл); 3) диффузия в объеме кристалла (миграция в кристалле); 4) отвод скрытой теплоты кристаллизации от поверхности роста.

1.1.1. Выращивание кристаллов из расплава

Все технологические методы выращивания монокристаллов из расплавов можно разделить на две группы: а) тигельные методы; б) беcтигельные методы.

Выращивание кристаллов из расплава в настоящее время является наиболее распространенным промышленным процессом, так как по сравнению с другими методами методы выращивания из расплава обладают наивысшей производительностью. Это обусловлено тем, что в расплавах диффузионные процессы в жидкой фазе (диффузия к фронту кристаллизации компонентов кристаллизующейся фазы) не являются лимитирующей стадией процесса. С помощью этих методов можно получать достаточно чистые кристаллы Ge и Si с высокими скоростями роста (до 10 мм/ч).

Недостатки методов выращивания кристаллов из расплава. Выращивание кристаллов из расплавов требует использования высоких температур роста, что в ряде случаев может создавать проблемы при контроле температурных градиентов, необходимых для выращивания кристаллов высокого структурного совершенства. Высокие температуры требуют также более высоких энергетических затрат при росте и способствуют загрязнению расплава, если он находится в тигле.

Методы направленной кристаллизации подразделяются на три группы: методы нормальной направленной кристаллизации; методы вытягивания из расплава; методы зонной плавки.

1.1.1.1. Методы нормальной направленной кристаллизации

В методах нормальной направленной кристаллизации заготовка расплавляется целиком, а затем расплав кристаллизуется с одного конца. Рост кристалла, таким образом, происходит в контакте со стенками тигля, содержащего расплав. Переохлаждение на фронте кристаллизации осуществляют путем перемещения тигля с расплавом относительно нагревателя, или нагревателя относительно тигля. В зависимости от расположения тигля с материалом различают горизонтальный и вертикальный методы нормальной направленной кристаллизации. Вертикальный метод получил название метода Бриджмена (рис. 1,а).

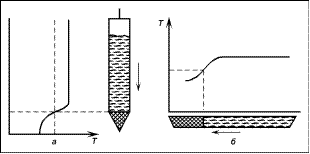

Рис. 1. Схема выращивания кристаллов методом нормальной направленной кристаллизации расплавов: а — вертикальная модификация (метод Бриджмена); б —горизонтальная модификация.



Оборудование, необходимое для проведения процесса нормальной направленной кристаллизации, включает: 1) тигель заданной формы, изготовленный из материала, химически стойкого по отношению к расплаву и газообразной среде, в котором проводится процесс кристаллизации; 2) печь, обеспечивающую создание заданного теплового поля; 3) систему регулирования температуры печи и механического перемещения контейнера или нагревателя.

Итак, предварительно тщательно очищенный исходный материал загружают в тигель и расплавляют; процесс проводят в вакууме или в нейтральной атмосфере в герметичной камере. Затем начинается охлаждение расплава, причем наиболее интенсивному охлаждению подвергается оттянутый заостренный участок тигля: здесь зарождаются центры кристаллизации (рис.1). Заостренный конец используется с целью увеличения вероятности образования только одного центра кристаллизации, поскольку объем расплава, находящегося в заостренной части тигля, невелик. Кроме того, в случае образования нескольких центров кристаллизации один из них, имеющий наиболее благоприятную ориентацию для роста, подавляет рост остальных зародышей. С течением времени по мере перемещения тигля с расплавом относительно нагревателя фронт кристаллизации перемещается в сторону расплава и постепенно весь расплав в тигле закристаллизовывается.

Следует заметить, что в данном случае процессы зарождения и роста не контролируются с достаточной  степенью точности, они зависят от формы фронта кристаллизации, от материала и качества изготовления тигля и всевозможных изменений условий роста. Особо следует остановиться на сильной зависимости совершенства выращиваемого кристалла от материала тигля. Для получения чистых кристаллов с минимальным количеством собственных дефектов необходимо выполнение следующих жестких требований, предъявляемых к свойствам материала тигля. Расплав и материал тигля не должны вступать в химическую реакцию. Расплав не должен смачивать стенки тигля, а после кристаллизации сцепляться с ним. Теплопроводность и тепловое расширение обоих материалов должны быть близки. Тигель должен обладать достаточной термической и механической прочностью. В качестве материала для изготовления тиглей наиболее часто применяют стекло, плавленный кварц, высокочистый графит, оксид алюминия (алунд), платину, нитрид алюминия.

Метод Бриджмена – зарождающиеся в нижней части тигля с расплавом монокристаллы служат затравкой. Тигель опускается в более холодную зону печи. Нижняя часть тигля – коническая. Скорость выращивания – также несколько мм/час.


Рисунок 10.3.

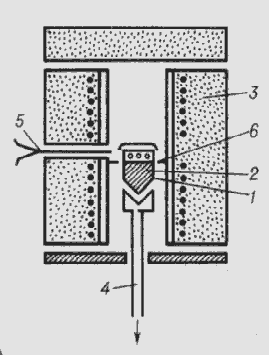

Схема установки для выращивания монокристаллов по методу Стокаберга-Бриджмена:
1 - тигель с расплавом,
2 - кристалл,
3 - печь,
4 - холодильник,
5 - термопара,
6 - тепловой экран.
